Запорука гарного самопочуття – чисте повітря. Головні болі, запаморочення і постійна втома часто пов'язані з високою концентрацією СО2 в повітрі. З допомогою AIRCO2NTROL 5000 від TFA ви можете перевірити, наскільки використаний і забруднене повітря у приміщеннях, де знаходяться люди, наприклад, в школах, офісах, громадських установах. Своєчасна і енергоефективна вентиляція забезпечує здоровий мікроклімат в приміщенні.

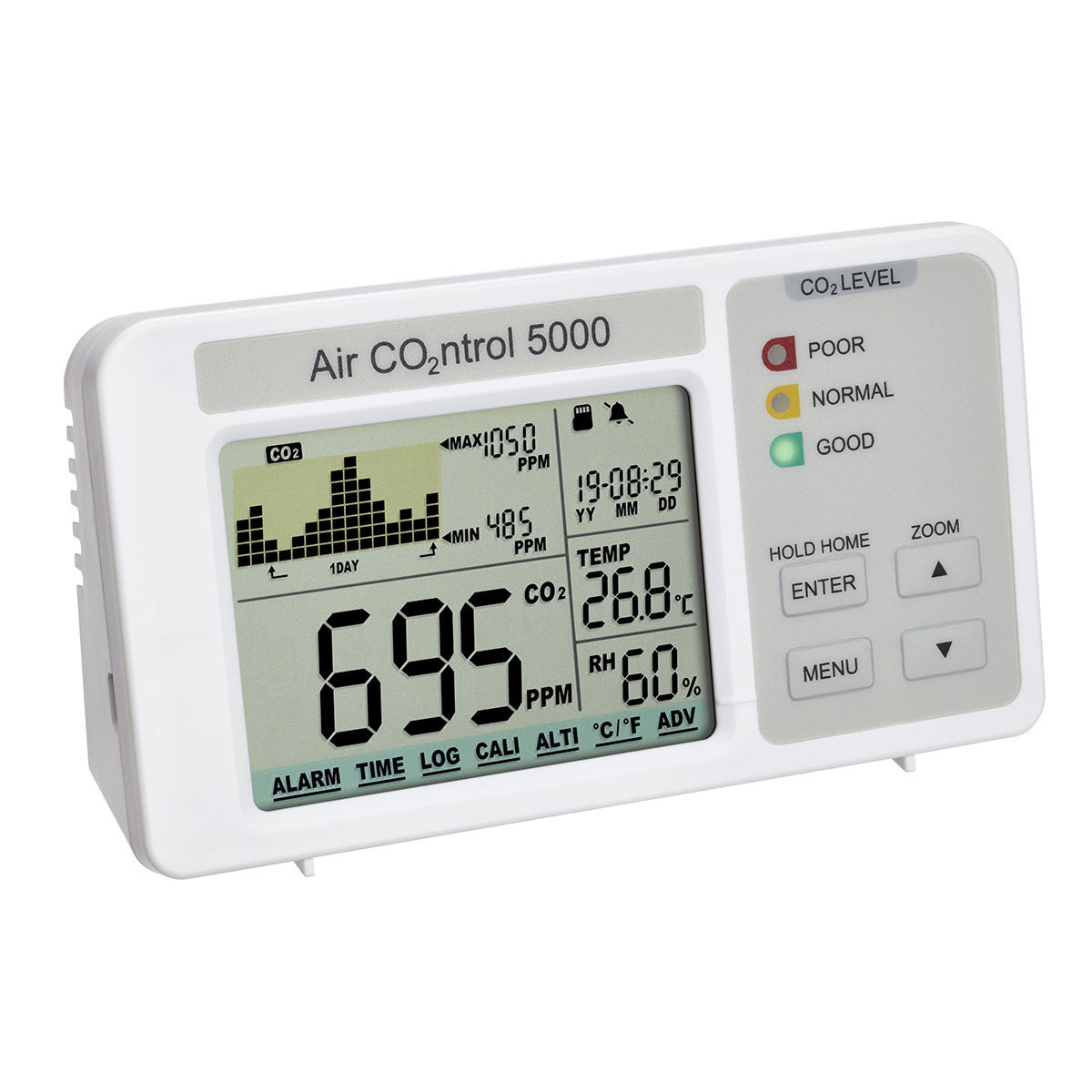

AirCO2ntrol 5000 — это монитор CO2 с функцией регистрации данных через SD-карту. Помимо содержания CO2, устройство измеряет температуру и влажность окружающей среды и информирует вас о дате и времени.
На дисплее отображается текущее содержание CO2, а также график с прошлыми значениями и соответствующими максимальными и минимальными значениями. Временная ось гистограммы может быть установлена на минуты, часы, дни или недели. Последние измеренные значения температуры и влажности также могут быть четко отображены на графике.
Кольоровий дисплей світлофора дозволяє з першого погляду інтерпретувати значення CO2 і змінюється з зеленого на жовтий і червоний залежно від якості повітря та налаштування граничних значень.Якщо зазначене максимальне значення перевищено, може бути поданий звуковий сигнал також попереджають, що концентрація CO2 занадто висока.
Расширенная функция регистратора позволяет хранить более 1 миллиона наборов данных (CO2/влажность/температура с датой и временем) на прилагаемой карте micro SD в виде файла CSV. Стандартный интервал измерения в пять секунд можно настроить индивидуально. Затем сохраненные данные можно быстро и легко оценить с помощью Microsoft Excel.
Питание AirControl 5000 подается через блок питания, входящий в комплект поставки, через USB-кабель.
функции
- Для мониторинга концентрации CO2 в зданиях, в которых находятся люди, например, в школах, офисах, общественных учреждениях.
- Высококачественный двухлучевой датчик NDIR
- Чтение CO2 со светодиодным индикатором светофора
- Отображение времени, комнатной температуры и влажности
- Четкий график с историческими значениями (минута, час, день, неделя)
- Функция Макс-Мин
- Регулируемый будильник
- Функция регистратора сохраняет более 1 миллиона наборов данных в виде файла CSV на карте micro SD (входит в комплект)
- Питание через кабель micro-USB (входит в комплект)
|
диапазон измерения
|
CO2: 0...5000 частей на миллион
|
|
объем поставки
|
Монитор CO2, карта micro SD, кабель micro USB, руководство пользователя
|
|
Диапазон измерения влажности
|
5 ... 95%
|
|
Диапазон измерения температуры
|
0 ... +50°С
|
|
материал
|
пластик
|
|
источник питания
|
Микро USB
|
|
сборка
|
Для подвешивания или стояния
|
|
Габаритные размеры
|
(Д) 120 х (Ш) 33 х (В) 66 мм
|
|
Масса
|
103 г
|
